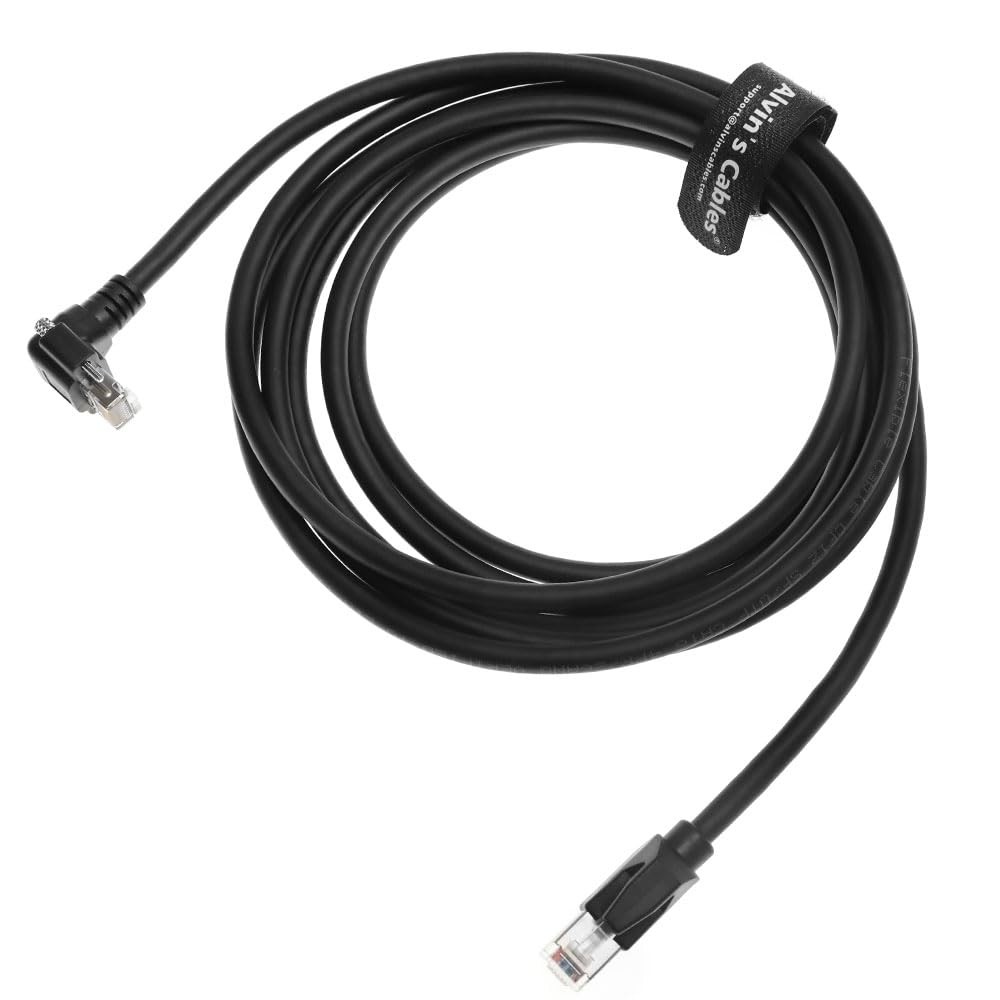

Βιομηχανικό καλώδιο GigE Vision CAT6A της Alvin με κάθετο βιδωτό κλείδωμα
Βασικές προδιαγραφές:
Θωράκιση και ανθεκτικότητα βιομηχανικού επιπέδου:
Διπλό στρώμα θωράκισης SF/UTP: Αλουμινόχαρτο + πλεγμένο πλέγμα για προστασία από EMI/RFI σε περιβάλλοντα υψηλών παρεμβολών.
Βαθμολογία IP67: Ανθεκτικό σε χημικά, λάδια και φλόγες (εύρος λειτουργίας -25°C έως 85°C).
Σχεδιασμός υψηλής ευκαμψίας για αλυσίδες έλξης: Αντέχει σε >1 εκατομμύριο κύκλους κάμψης για εφαρμογές ρομποτικής/AGV.
Τεχνολογία σύνδεσης:

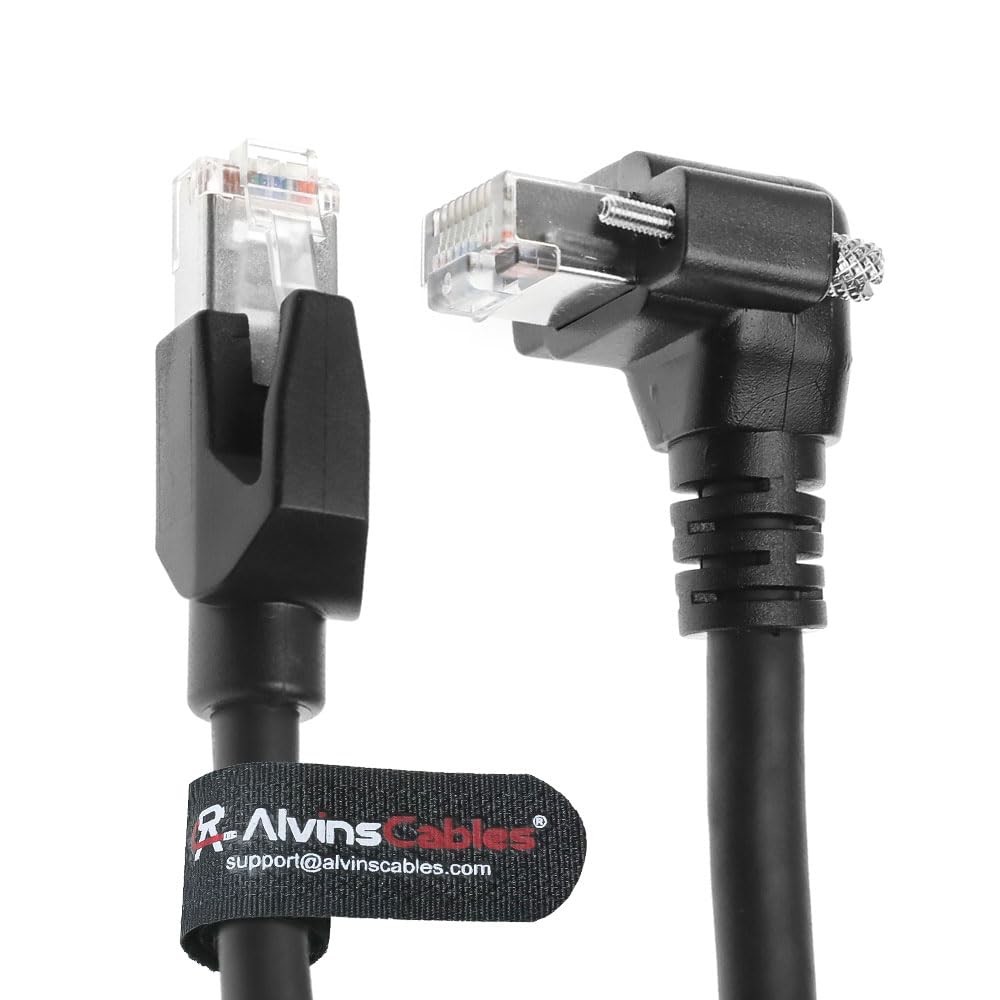

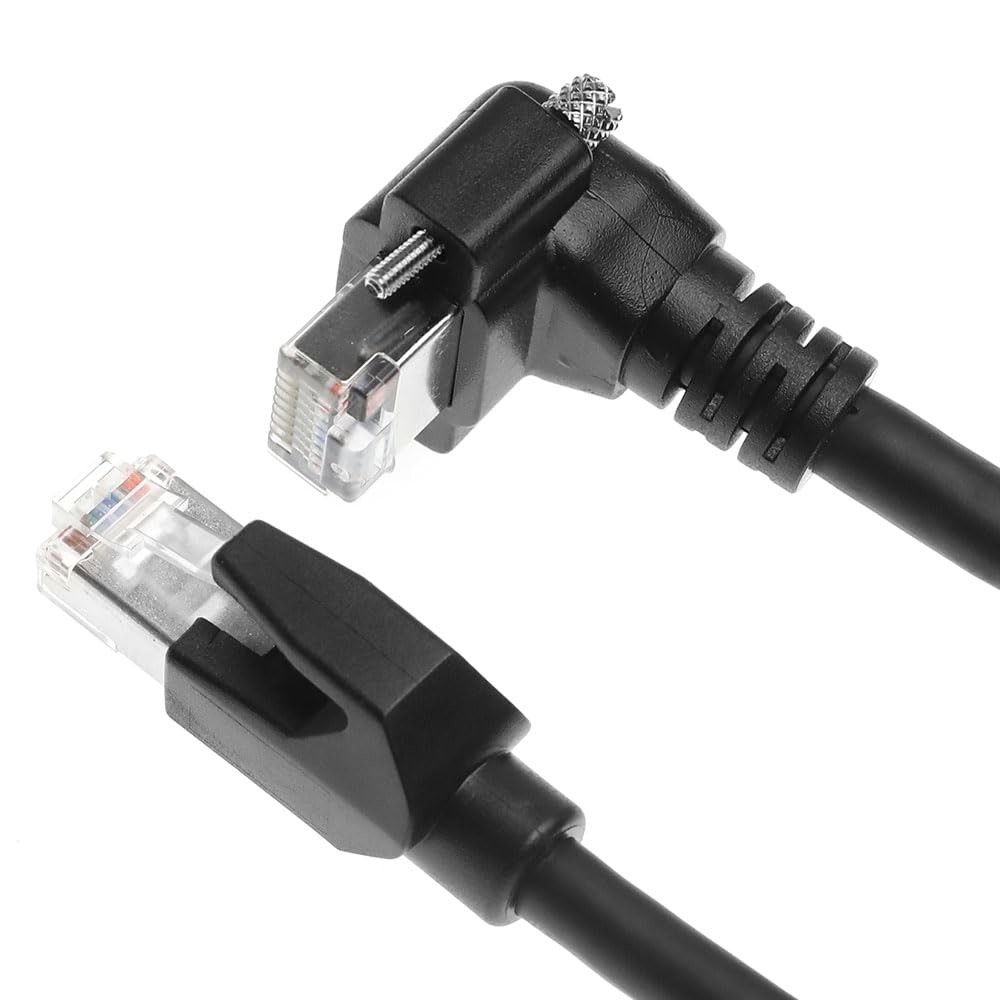

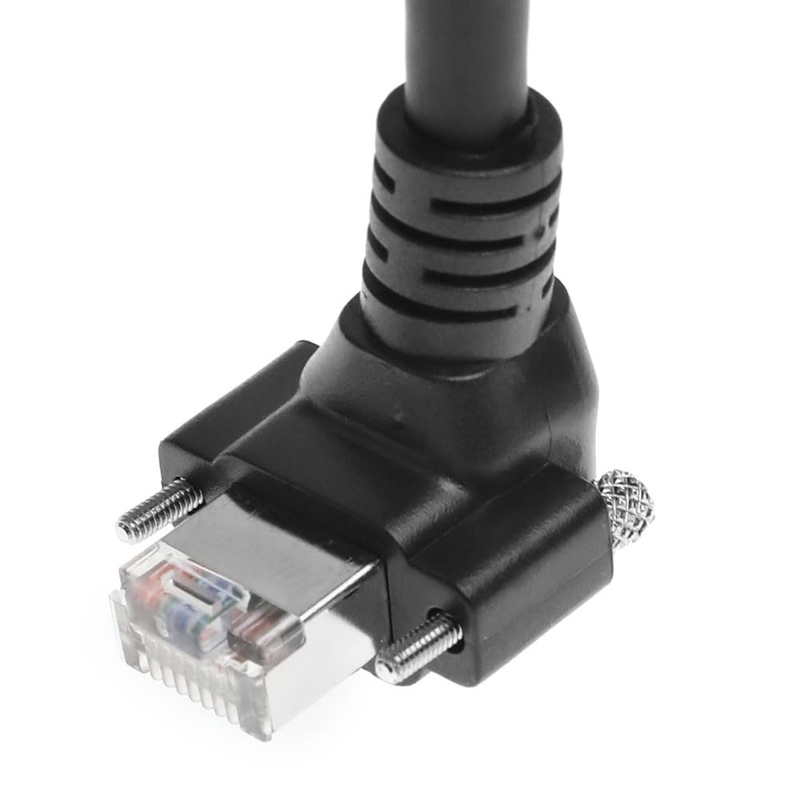

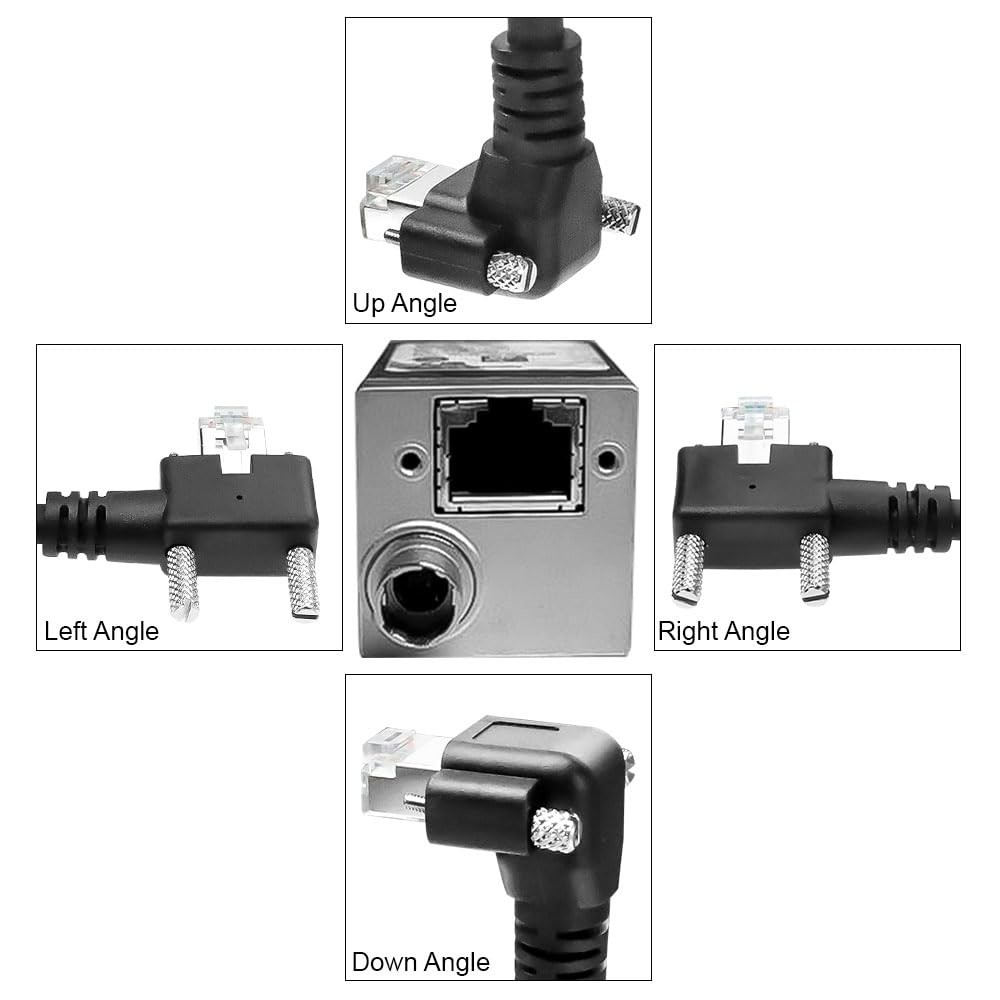

Φις A: Κάθετο αρσενικό RJ45 με βιδωτό κλείδωμα (γωνία 90° προς τα πάνω)
Βίδες αντί-δονησης ασφαλίζουν τις συνδέσεις σε συστήματα κίνησης.
Το προφίλ εξοικονόμησης χώρου αποτρέπει την καταπόνηση κάμψης σε στενά ράφια.
Φις B: Ευθύγραμμο αρσενικό RJ45 (Τυπικός προσανατολισμός).
Απόδοση και συμβατότητα:
Ταχύτητα 10 Gbps: Συμβατό με τα πρότυπα CAT6A (εύρος ζώνης 500 MHz).
Υποστήριξη PoE++: Παρέχει έως και 90W (802.3bt) για τροφοδοτούμενες κάμερες/PLC.
Συμβατότητα με Machine Vision:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
Διαμόρφωση:
Μήκος: 15m (49,2 ft) στάνταρ.
Προσαρμογή: Διαθέσιμη κατόπιν αιτήματος (επικοινωνήστε για προ-παραγγελία).
Τεχνική επικύρωση:
✅ Ανωτερότητα θωράκισης:
Η κατασκευή SF/UTP υπερέχει των καλωδίων UTP σε:
Απόρριψη θορύβου (κρίσιμη για την απεικόνιση CCD)
Ακεραιότητα σήματος στα 15m/10Gbps
Σταθερότητα γείωσης σε ντουλάπια PLC
✅ Πλεονέκτημα βιδωτού κλειδώματος:
Οι κάθετοι σύνδεσμοι αποτρέπουν την αποκόλληση σε:
Σταθμούς σύνδεσης AGV (δόνηση >5G)
Αρθρώσεις ρομποτικών βραχιόνων (κυκλική καταπόνηση)
Συστήματα μεταφορικών ταινιών που δονείται
✅ Ευθυγράμμιση βιομηχανικής πιστοποίησης:
IEC 61156-5:2020 Class EA (500MHz)
Υπερβαίνει τα όρια διασταυρούμενων παρεμβολών TIA CAT6A
Σημαντικά σημεία σχεδιασμού:
Χαρακτηριστικό Βιομηχανικό όφελος
Θωράκιση SF/UTP Εξαλείφει το EMI από σερβοκινητήρες/VFD
Βαθμολογία IP67 Επιβιώνει σε περιβάλλοντα πλύσης/εξωτερικού χώρου
-25°C~85°C Εύρος Σταθερό σε χυτήρια/αποθήκες κατάψυξης
Μόνωση υψηλής ευκαμψίας 10x μεγαλύτερη διάρκεια ζωής σε σχέση με το τυπικό PVC
⚡ Συμβουλή: Για αναπτύξεις PoE++ 15m (π.χ., κάμερες τοποθετημένες στην οροφή), χρησιμοποιήστε διακόπτες PSE ≥60W για την αποφυγή πτώσης τάσης.
