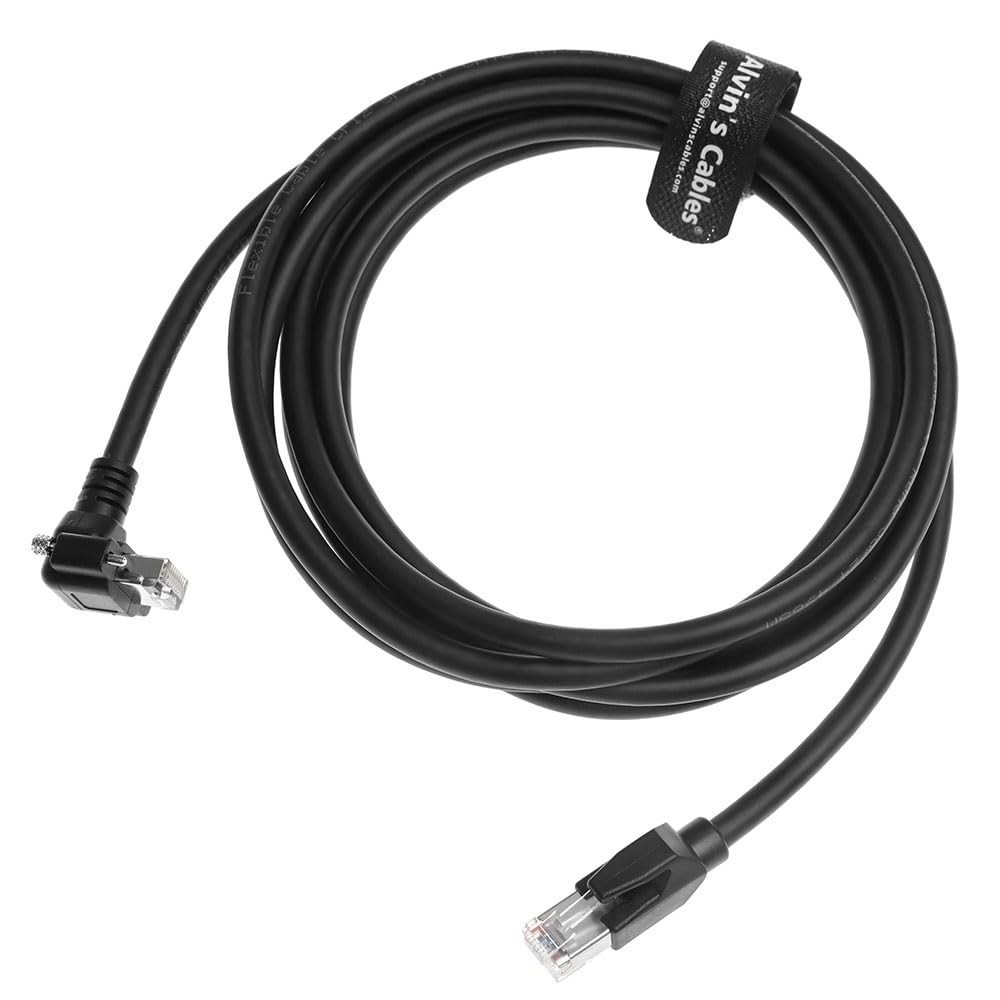

Βιομηχανικό καλώδιο GigE Vision CAT6A της Alvin με βιδωτό κλείδωμα γωνίας προς τα κάτω
Βασικές προδιαγραφές:
Θωράκιση και ανθεκτικότητα βιομηχανικού επιπέδου:
Διπλό στρώμα θωράκισης SF/UTP: Αλουμινόχαρτο + πλεγμένο πλέγμα για προστασία από EMI/RFI σε περιβάλλοντα υψηλών παρεμβολών (π.χ., ρομποτικά κελιά).
Βαθμολογία IP67: Ανθεκτικό σε χημικά, λάδια και φλόγες (εύρος λειτουργίας -25°C έως 85°C).
Σχεδιασμός υψηλής ευκαμψίας για αλυσίδες έλξης: Αντέχει σε >1 εκατομμύριο κύκλους κάμψης για εφαρμογές ρομποτικής/AGV.
Τεχνολογία συνδέσμων:

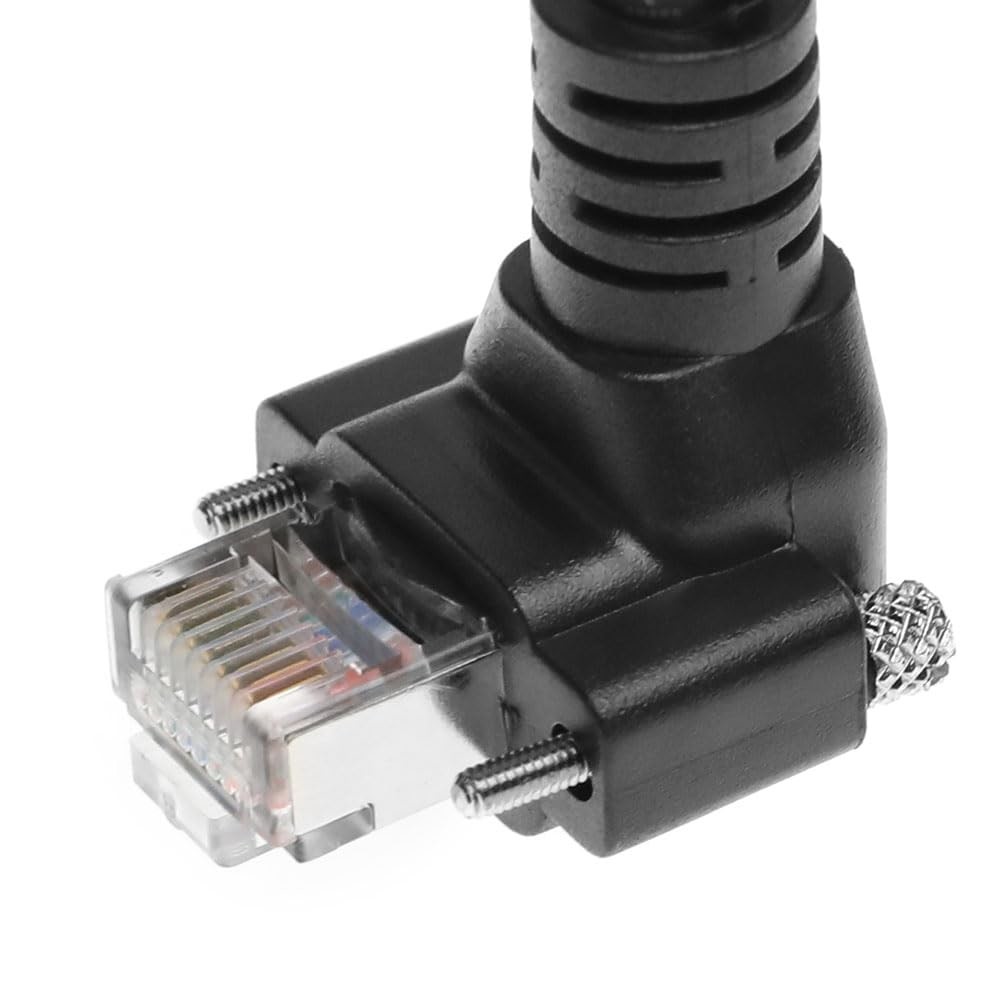

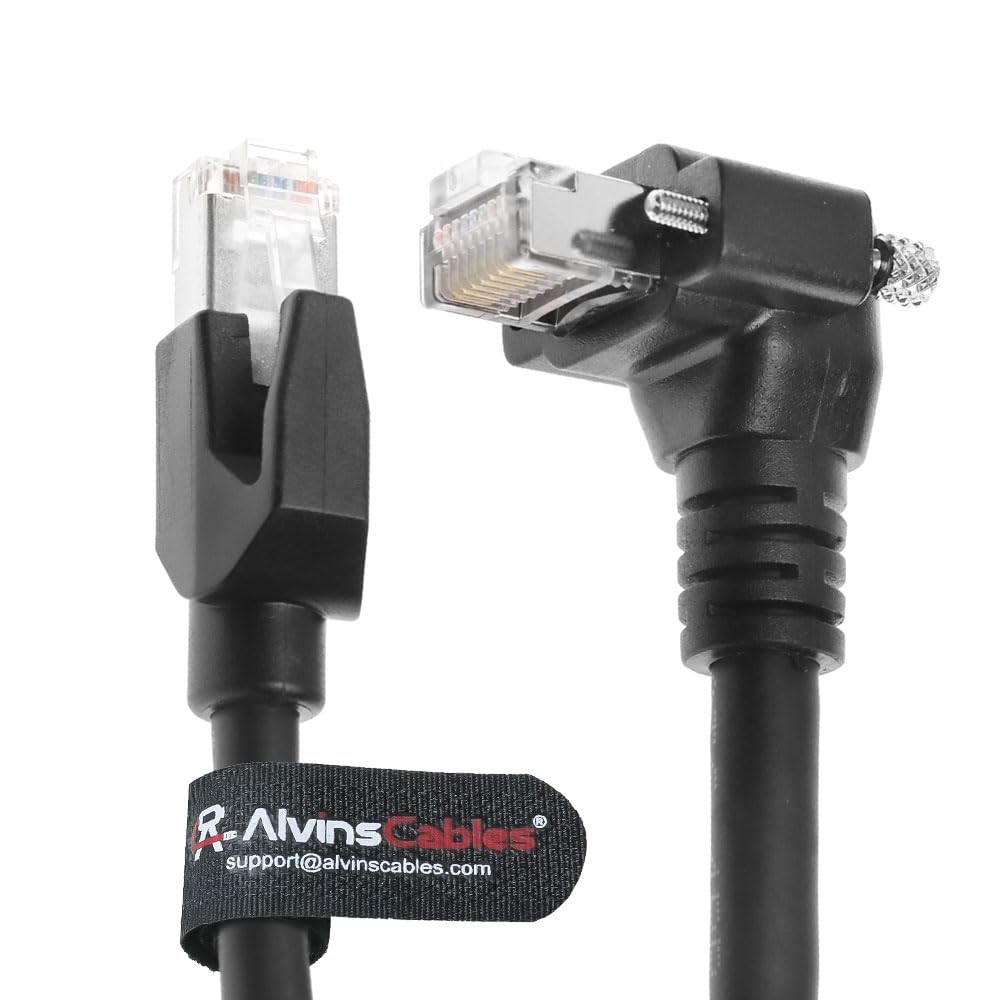

Φις A: Αρσενικό RJ45 με βιδωτό κλείδωμα γωνίας προς τα κάτω (90° προς τα κάτω)
Βίδες αντί-δονησης ασφαλίζουν τις συνδέσεις σε συστήματα κίνησης.
Το προφίλ εξοικονόμησης χώρου αποτρέπει την καταπόνηση κάμψης σε στενά ράφια/διακομιστές.

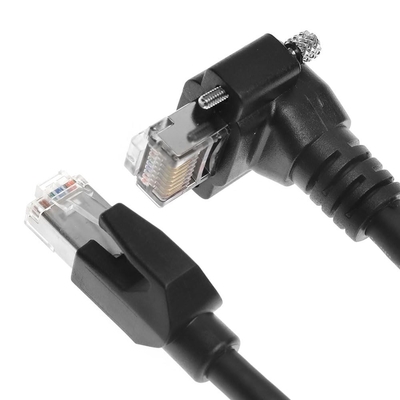

Φις B: Αρσενικό RJ45 ίσιο (Τυπικός προσανατολισμός).
Απόδοση και συμβατότητα:
Ταχύτητα 10 Gbps: Συμβατό με τα πρότυπα CAT6A (εύρος ζώνης 500 MHz).
Υποστήριξη PoE++: Παρέχει έως και 90W (802.3bt) για τροφοδοτούμενες κάμερες/PLC.
Συμβατότητα με Machine Vision:
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
Διαμόρφωση:
Μήκος: 10m (32,8 ft) στάνταρ.
Προσαρμογή: Διαθέσιμο κατόπιν αιτήματος (επικοινωνήστε για προ-παραγγελία).
Τεχνική επικύρωση:
✅ Ανωτερότητα θωράκισης:
Η κατασκευή SF/UTP υπερέχει των καλωδίων UTP σε:
Απόρριψη θορύβου (κρίσιμη για την απεικόνιση CCD)
Ακεραιότητα σήματος στα 10Gbps
Σταθερότητα γείωσης σε ντουλάπια PLC

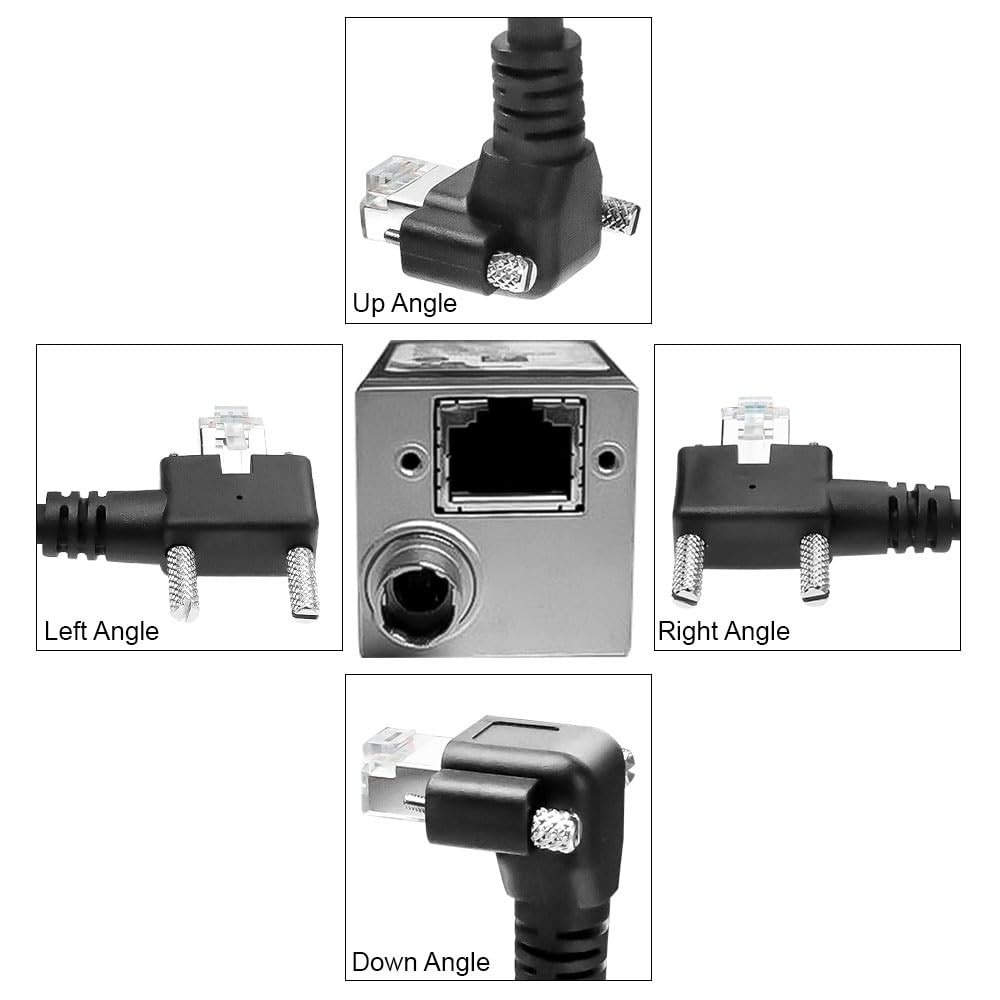

✅ Πλεονέκτημα γωνίας προς τα κάτω:
Οι σύνδεσμοι προς τα κάτω βελτιστοποιούν τη δρομολόγηση σε:
Αρθρώσεις ρομποτικών βραχιόνων (αποφυγή σημείων εμπλοκής)
Ράφια διακομιστών (κάθετη διαχείριση καλωδίων)
Σταθμοί σύνδεσης AGV (περιοχές χαμηλής απόστασης)
✅ Ευθυγράμμιση βιομηχανικής πιστοποίησης:
IEC 61156-5:2020 Class EA (500MHz)
Υπερβαίνει τα όρια διασταυρούμενων παρεμβολών TIA CAT6A
Σημαντικά σημεία σχεδιασμού:
Χαρακτηριστικό Βιομηχανικό όφελος
Θωράκιση SF/UTP Εξαλείφει το EMI από σερβοκινητήρες/VFD
Βαθμολογία IP67 Επιβιώνει σε περιβάλλοντα πλύσης/εξωτερικού χώρου
-25°C~85°C Εύρος Σταθερό σε χυτήρια/αποθήκες κατάψυξης
Μόνωση υψηλής ευκαμψίας 10x μεγαλύτερη διάρκεια ζωής σε σχέση με το τυπικό PVC
⚡ Συμβουλή: Για αναπτύξεις PoE++ (π.χ., σταθμοί φόρτισης AGV), χρησιμοποιήστε διακόπτες PSE ≥90W για την αποφυγή πτώσης τάσης σε διαδρομές 10m.
